CNC обработени фитинги
Изработваме по поръчкаCNC обработени фитингиот клиентски чертежи и CAD файлове, включителноколена, тройници и напречни фитинги, съединители, съединения, адаптери, редуктори, шипове и стебла за маркучи, тела за компресионни фитинги, тела за арматурни фитинги, накрайници и ръкави, банджо фитинги и колекторни блокове по поръчка. Нашите CNC възможности за струговане, фрезоване, пробиване, пробиване и -нарязване на резби произвеждат херметични-фитинги за хидравлика, пневматика, инструменти, флуидни и газови системи, помпи, клапани и технологично оборудване.
Фитинг свързва, пренасочва, прекратява или запечатва линия - такаточност на резбата, геометрия на уплътняващата повърхност, подравняване на отвора, дебелина на стената и повърхностно покритиерешете дали поддържа натиск. Обработваме фитинги отнеръждаема стомана (303, 304, 304L, 316, 316L, 17-4 PH), месинг и бронз (C36000, C46400, C95400), въглеродна и легирана стомана (1045, 1144, 4140, 4340), алуминий (6061-T6, 7075-T6), мед (C10100, C11000) и титан (клас 2, клас 5), с покритие и довършителни работи, определени от чертежа. Частите се произвеждат по определени размери, допуски, материали и изисквания за налягане, като сертификатите за материалите се предоставят при поискване.
Видове обработени с ЦПУ фитинги, които произвеждаме
Ние обработваме широка гама от видове фитинги. По-долу са най-често срещаните; ако вашият чертеж показва различна конфигурация, изпратете го за преглед.
Колянни фитинги
45 градусови и 90 градусови колена с резбови, споени или заварени краища.
Материали: 316L · 303 · C36000 · 4140

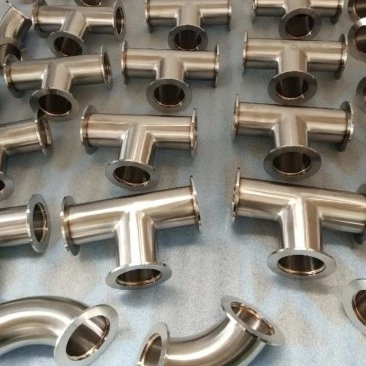

Тройник и напречни фитинги
Три- и четири-посочни фитинги за разклоняване на линии и смесване.
Материали: 316L · 304 · C36000 · 6061-T6
Съединители и съединения
Прави съединители и съединения с дизайн на-нос или плоска-лице.
Материали:316L · C36000 · 4140 · Титан клас 5
Адаптори и редуктори
Адаптери резба-в-резба, редуциращи втулки и стъпкови фитинги.
Материали: 303 · 316L · C36000 · 4140
Шипове и стебла за маркучи
Остри стъбла и опашки за гъвкави маркучи и тръбни връзки.
Материали: C36000 · 316L · 6061-T6
Компресионни фитинги
Компресионни тела и гайки за връзки на тръба-към-резба.
Материали: 316L · C36000 · 6061-T6
Накрайници и ръкави
Обработени накрайници и опорни втулки за захващане на тръбата.
Материали:316L · 17-4 PH · C36000
Фитинги за инструменти
Корпуси за манометри, клапани и колектори за технологични линии.
Материали:316L · 316L VIM-VAR · 17-4 PH
Фитинги за банджо
Банджо болтове и тела с проходни{0}}напречни отвори.
Материали: 316L · C36000 · 6061-T6
Разширителни и конусни фитинги
37 градуса /45 градуса разширение и конусообразни-фитинги за седалка за метал-към-уплътнение метал.
Материали: 316L · C36000 · 4140
О-фитинги за глава на пръстена и лицево уплътнение
ORB и ORFS щепсели, вирбели и адаптери с жлебове за О-пръстен.
Материали:4140 · 4340 · 316L · 17-4 PH
Персонализирани колекторни блокове
Пробити и портирани блокове, интегриращи множество функции за монтаж.
Материали: 6061-T6 · 316L · 4140 · C36000
Имате персонализиран монтаж? Изпратете вашата рисунка
CNC машинни процеси за фитинги
CNC струговане
Най-добро за:Тела · шестограми · носове · конци
Основният процес за кръгли монтажни тела и крайни форми.
CNC фрезоване
Най-добро за:Плоски · напречни отвори · портове · банджо бормашини
За фрезовани елементи, портове на колектори и напречни пробивания.
Нарязване и въртене на резба
Най-добро за:NPT · BSPP · метрични · UN резби
Едноточкови-и щанцовани-резби с контролиран диаметър на стъпката.
Пробиване и пробиване
Най-добро за:Отвори · напречни проходи · колектори
Точни проходни и пресичащи се отвори за пътища на потока.
Уплътняваща лицева обработка
Най-добро за:Конусовидни седалки · разширени лица · ORFS лица
Обработени ъгли и повърхностни покрития за -непропускливо уплътняване.
Почистване и премахване на ръбове
Най-добро за:Резби · отвори · напречни отвори
Канали за свободно протичане-; чипсът е отстранен и почистен преди опаковане.
CNC монтажни материали
За фитингите изборът на материал зависи отсъвместимост на течности, налягане, температура, корозионна среда и износване на резбата. Обработваме фитинги от металните материали, изброени по-долу - неръждаема стомана, месинг и мед, въглеродна и легирана стомана, алуминий и титан.
| Материал | Общи оценки | Типични приложения за монтаж | Ключови предимства |
|---|---|---|---|
| Неръждаема стомана | 303 · 304 · 304L · 316 · 316L · 316L VIM-VAR · 17-4 PH | Фитинги за измервателни уреди, компресионни тела, процесни и морски фитинги | Широка устойчивост на химическа и хлоридна корозия; 303 машини свободно; 17-4 PH добавя сила |
| Месинг и бронз | C36000 свободен-режещ месинг · C46400 морски месинг · C95400 алуминиев бронз | Шипове за маркучи, адаптери, съединители, пневматични и водни фитинги | Отлична обработваемост, добра устойчивост на корозия, надеждно уплътнение на резбата |
| Въглеродна и легирана стомана | 1045 · 1144 · 4140 · 4340 | Хидравлични фитинги ORB и ORFS, адаптери за високо{0}}налягане | Висока якост за работа под налягане; закалени резби и уплътнителни повърхности |
| Алуминий | 6061-T6 · 6063-T5 · 7075-T6 | Пневматични фитинги, колекторни блокове, леки флуидни системи | Ниско тегло, анодизиращ се, устойчив-на корозия, лесен за обработка |
| Мед | C10100 (OFHC) · C11000 електролитна мед | Проводими фитинги, компоненти за вакуумни и криогенни линии | Висока топло- и електропроводимост; отлично поведение при запояване |
| Титан | Степен 2 (CP) · Степен 5 (Ti-6Al-4V) | Фитинги за морска, химическа и морска вода | Изключителна устойчивост на корозия и здравина-с-тегло |
Нашият материален обхват.Обработваме фитинги отнеръждаема стомана, месинг и мед, въглеродна и легирана стомана, алуминий и титан, покриващ изискванията за налягане, корозия и-съвместимост с флуиди на повечето монтажни приложения.За специална оценка изпратете рисунката си за преглед.
Стандарти за нишки и типове връзки
Фитингите се уплътняват през техните резби и повърхности, така че ние обработваме формите на резбите и уплътнителните геометрии според приложимите стандарти. По-долу са най-често срещаните; специални нишки се обработват на чертеж.
| Резба / Връзка | Стандартен | Метод на запечатване | Типична употреба |
|---|---|---|---|
| NPT / NPTF | ANSI/ASME B1.20.1 | Конусна резба с уплътнител | Общи промишлени тръбни фитинги |
| BSPP (G) | ISO 228-1 / BS 2779 | Паралелна резба със залепено уплътнение или лицева страна | Европейска техника, хидравлика |
| BSPT (R) | ISO 7-1 | Конусна резба с уплътнител | Европейски тръбни връзки |
| Метричен ISO | ISO 261 / ISO 965 | Паралелна резба с О-пръстен или уплътнение | Машини и автоматизация |
| UN / UNF | ASME B1.1 | Паралелна резба с уплътнение или О-пръстен | Инструменти, северноамериканско оборудване |
| O-Ring Boss (ORB) | SAE J514 | О-пръстен на обработения шеф | Адаптери за хидравлични портове |
| О-пръстен лицево уплътнение (ORFS) | SAE J1453 | О-пръстен на плоско лице | Хидравлика за високо{0}}налягане |
| 37 градусово изригване (JIC) | SAE J514 | Метален-към-метален факелен конус | Фитинги за хидравлични тръби |
| 45 градуса отблясъци (SAE) | SAE J512 | Метален-към-метален факелен конус | Тръбопроводи с-ниско налягане |
| Компресия (ферула) | ISO 8434-1 / DIN 2353 | Накрайник-тип на тръбата | Инструменти и хидравлични тръби |
Критични функции, които контролираме
Геометрия на резбата- диаметър на стъпката, конус и форма, проверени с Go/No-Go габарити към стандарта за резба.
Запечатване на лица- конусовидни ъгли, изпъкнали повърхности и О-пръстенообразни жлебове, обработени с правилно покритие за -непропускливо уплътняване.
Подравняване на отвора- проходни и напречни отвори, позиционирани точно така, че пресичащите се канали на потока да се срещат чисто.
Дебелина на стената- контролирано за номинално налягане, особено при напречни пробиви и шестостенни секции.
Отстраняване на заусенци- канали за потока са премахнати и почистени; няма разхлабени стружки, изпратени вътре във фитингите.
Плоски шестограми и гаечен ключ- през-размерите на плоскостите са контролирани за подходящ въртящ момент при монтаж.
Термична обработка за CNC фитинги
Топлинната обработка увеличава якостта на монтажа за работа под налягане и е посочена от чертежа. Прилага се преди окончателната обработка на резби и уплътнителни повърхности, където е необходимо.
| Термична обработка | Приложими степени | Типични монтажни части |
|---|---|---|
| Закаляване и темпериране | 4140 · 4340 · 1045 | Хидравлични ORB / ORFS адаптери, съединители |
| Индукционно закаляване | 1045 · 4140 | Носове с резба, уплътняващи лица |
| Разтвор + стареене | 17-4 PH · 7075-T6 | Неръждаеми фитинги за високо{0}}налягане |
| Облекчаване на стреса | Всички марки стомана | Обработени тела преди резба |
Монтиране на толеранси и спецификации за обработка
Ефективността на монтажа зависи от точността на резбата и геометрията-на уплътнителната повърхност. Ние поддържаме характеристиките по-долу за чертеж и по-строги при поискване.
| Спецификация | Типична способност | Типични приложения за монтаж |
|---|---|---|
| Критични измерения | ±0,01 mm (точност до ±0,005 mm) | Уплътняващи повърхности, качествени части-на измерване |
| Толерантност към резба | Съгласно стандарта (напр. ISO 6g/6H, ANSI 2A/2B); Отивам/Не-Оценявайте | NPT, BSPP, метрични, UN/UNF резби |
| Уплътнителен челен ъгъл | ±0,5 градуса върху конусовидни и разширени седалки | JIC 37 градуса и SAE 45 градуса разширителни фитинги |
| Диаметър на отвора | ±0,03–0,05 мм | Проточни канали, тръбни гнезда |
| Позиция на кръстосана дупка | ±0,05–0,1 мм | Банджо бормашини, колекторни проходи |
| Концентричност (резба към отвора) | До 0,01–0,02 mm | Съединители, компресионни тела |
| O-Ring Groove | ±0,02–0,05 mm по ширина и диаметър | ORB, ORFS и колекторни фитинги |
| Across Flats (Hex) | ±0,05–0,1 мм | Тела, гайки, банджо болтове |
| Грапавост на повърхността | Ra 0,8–1,6 μm стандарт; Ra 0,4 μm уплътнителни повърхности | Конусообразни седалки, разширени лица, О-пръстенови лица |
Повърхностни покрития за CNC фитинги
Повърхностното покритие предпазва фитингите от корозия и износване и поддържа резбите и уплътнителните повърхности чисти и функционални.
| Повърхностно покритие | Приложими материали | Типични монтажни части | Основна полза |
|---|---|---|---|
| Безелектрическо никелиране | 4140 · 4340 · 1045 · Алуминий | Хидравлични адаптери,-фитинги за високо налягане | Равномерна защита от корозия на резби и тела |
| Твърдо хромирано покритие | 4140 · 4340 | Износващи се повърхности, тръбни гнезда | Твърда повърхност,-устойчива на износване |
| Пасивиране | 303 · 304 · 316L · 17-4 PH | Инструменти и технологична арматура | Отстранява свободното желязо, подобрява устойчивостта на корозия |
| Електрополиране | 316L · 304 | Фитинги за хранителни, медицински и чисти{0}}процеси | Гладки, чисти канали на потока |
| Анодиране (Тип II / Твърд III) | 6061-T6 · 7075-T6 | Пневматични фитинги, колекторни блокове | Устойчивост на корозия и износване |
| Черен оксид | 1045 · 4140 · 4340 | Стоманени -фитинги за общо предназначение | Икономична защита от корозия |
| Никелиране | C36000 · C46400 месинг | Месингови шипове и адаптери | Издръжливо ярко покритие за корозивно обслужване |
| Поцинковане | Въглеродна стомана | Фитинги с-общо предназначение | Икономична защита от корозия |
Контрол на качеството на монтажа
Ние проверяваме резбите, уплътняващите повърхности, отворите и напречните пробиви по време на производството, за да гарантираме, че фитингите отговарят на чертежа и се уплътняват по предназначение. За документирани проекти можем да предоставим сертификати за материали и записи от инспекции в подкрепа на вашата входяща инспекция.
| Елемент за проверка | Оборудване / Метод | Типични монтажни части |
|---|---|---|
| Проверка на резбата | Go/No-Go Резбови габарити (NPT, BSPP, метрични, UN) | Всички фитинги и адаптери с резба |
| Геометрия на уплътняващата повърхност | CMM · Ъгломери · Профилометър | Фале, конус и ORFS лица |
| Отвор и напречен отвор | Щифтови габарити · CMM | Корпуса, банджо фитинги, колектори |
| Критични измерения | Микрометър · CMM | Измервайте{0}}качествени и прецизни фитинги |
| Концентричност | Циферблатен индикатор · CMM | Съединители, компресионни тела |
| Грапавост на повърхността | Тестер за грапавост | Уплътняване на лица и канали за поток |
| Твърдост (термично-обработена) | Тестер за твърдост | Закалена стомана и фитинги 17-4 PH |
| Материална проверка | Спектрометър + Сертификат за материал | Входящи суровини (наличен EN 10204 3.1) |
| Окончателна проверка | CMM + доклад от инспекция | Окончателно приемане на размерите |
Обработване на прототип и фитинг с малък{0}}обем
Проектите за монтаж често започват с прототипи - нови системи, специални комбинации от резби или заместители, които трябва да бъдат тествани преди производство. Ние подкрепямепрототип и малък{0}}обем CNC обработкаот единични проби до повтарящи се малки-партидни поръчки.
Обработка на прототип
За нови дизайни, валидиране и замени.
Типично количество:1–10 бр
Производство в малък{0}}обем
За пилотни системи и първоначални производствени серии.
Типично количество:10–1,000+ бр
Повторете производството
За резервни фитинги и повтарящи се поръчки с установени дизайни.
Типично количество:Въз основа на изискванията на проекта
Подходящ за
Коляно, тройник и напречни фитинги
Съединители, съединения и адаптери
Шипове и стебла на маркуча
Корпуси за компресия и инструменти
Накрайници, ръкави и банджо фитинги
Колекторни блокове по поръчка
Опаковка и време за доставка на CNC фитинги
Опаковка
Защита на нишката:Пластмасови капачки за резби или защита от пяна при поискване за уплътняване на повърхности и резби
Защита от корозия:VCI хартия и смазване за стоманени фитинги при презокеански транзит
Чистота:Фитингите са премахнати, продухани-с въздух и без стружки преди опаковане
Смесени поръчки:Сортирани по партиден номер с етикети и контролни списъци за количество
Персонализирана опаковка:Поддържат се-специфични изисквания за опаковане
Типично време за доставка
| Тип поръчка | Типично време за доставка |
|---|---|
| Прототип | 5–10 работни дни |
| Поръчка с малък{0}}обем | 10–20 работни дни |
| Поръчка за производство | 15–30 работни дни |
| Повторете поръчката | 10–25 работни дни |
ЧЗВ
Q: 1. Какви CNC обработени фитинги можете да произвеждате?
О: Ние произвеждаме персонализирани колянови, тройни и напречни фитинги, съединители, съединения, адаптери, редуктори, зъбци и стебла за маркучи, тела на фитинги за компресия и измервателни уреди, накрайници и ръкави, фитинги за банджо, конусообразни и конусообразни фитинги, фитинги за втулка на О-пръстена и лицево уплътнение и колекторни блокове по поръчка по чертежи на клиенти.
Въпрос: 2. От какви материали машинно изработвате фитинги?
О: Ние обработваме фитинги от неръждаема стомана (303, 304, 304L, 316, 316L, 316L VIM-VAR, 17-4 PH), месинг и бронз (C36000, C46400, C95400), въглеродна и легирана стомана (1045, 1144, 4140, 4340), алуминий (6061-T6, 6063-T5, 7075-T6), мед (C10100, C11000) и титан (клас 2, клас 5).
Въпрос: 3. Какви стандарти за нишки можете да обработвате?
О: Ние обработваме NPT / NPTF (ANSI/ASME B1.20.1), BSPP / BSPT (ISO 228-1 / ISO 7-1), метрични ISO (ISO 261), UN / UNF (ASME B1.1), плюс специални нишки на чертеж. Всички нишки са Go/No-Go измерени.
Въпрос: 4. Можете ли да обработвате хидравлични фитинги като ORB и ORFS адаптери?
A: Да. Ние обработваме адаптери, запушалки и въртящи се части на О-пръстен (SAE J514) и лицево уплътнение на О-пръстен (SAE J1453) от 4140, 4340, 316L и 17-4 PH, с прецизно обработени жлебове на О-пръстен.
Въпрос: 5. Можете ли да машинно разширявате и компресирате фитинги?
A: Да. Ние обработваме 37-градусови JIC и 45-градусови SAE конусовидни фитинги и компресионни фитинги тип -захващане (ISO 8434-1 / DIN 2353), включително тела, гайки, накрайници и втулки.
В: 6. Можете ли да обработвате фитинги с кръстосани отвори и колектори?
A: Да. Пробиваме и пробиваме пресичащи се канали за поток за банджо фитинги и колекторни блокове по поръчка, с точни позиции на отворите и проходи без -стружки и изчистени.
В: 7. Какви допустими отклонения можете да постигнете на фитингите?
О: Обикновено поддържаме ±0,01 mm на критичните размери, с прецизна обработка до ±0,005 mm. Ъглите на лицевата страна на уплътнението се поддържат в рамките на ±0,5 градуса, а резбите - до техните стандартни допуски.
В: 8. Можете ли да доставите фитинги за високо-налягане?
A: Да. Ние обработваме адаптери за високо{1}}налягане и съединители от 4140, 4340 и 17-4 PH с охлаждане-и-температура или термична обработка-и стареене, където чертежът изисква по-висока якост.
Q: 9. Какви повърхностни покрития предлагате за фитинги?
A: Безелектрически никел, твърд хром, пасивиране, електрополиране, анодиране, черен оксид, цинково и никелово покритие, плюс машинно уплътнени повърхности до Ra 0,4 μm.
Въпрос: 10. Можете ли да предоставите сертификати за материали и доклади за инспекции?
A: Да. Ние можем да предоставим сертификати за материали (EN 10204 3.1), доклади за проверка на размерите, доклади за CMM и записи за измерване на резби при поискване.
Въпрос: 11. Приемате ли 2D чертежи и CAD файлове?
О: Можем да работим от обикновени файлове за чертежи STEP, STP, IGES, IGS, SolidWorks, DXF и 2D, заедно с приложимите стандарти за резби и изисквания за налягане.
В: 12. Поддържате ли производство на прототип и малък{1}}обем?
A: Да. Поддържаме прототипни количества от 1–10 броя, ниско{3}}обемно производство от 10–1,000+ броя, както и повторни производствени поръчки за стандартни и специални фитинги.
Въпрос: 13. Какво е типичното време за изпълнение на обработени с ЦПУ фитинги?
О: Типичните срокове за изпълнение са 5–10 работни дни за прототипи, 10–20 работни дни за поръчки с малък-обем и 15–30 работни дни за поръчки за производство, в зависимост от сложността, количеството, материала и довършителните работи.
